商品の詳細:
|
| 名前: | DN32-219mm 低排水フィルタリング用のクイーンワイヤ側アセンブリ | スロット: | 0.05-3mm |
|---|---|---|---|
| V線: | 1.5x2mm | 接続終了: | 溶接リング,スレッド API,PT,NPT,BST,フレンズなど |
| サポート ワイヤー: | 1.8x2.5mm,またはカスタマイズ | 材料: | SS304,または 316L, 321,デュプレックスステンレス,ハステロイ |
| 利点: | 磁気がない 設置が簡単 寿命が長い | 適用する: | フィルター,フィルター,鉱物,ガス/オイル/液体のフィルタリング,産業 |
| ハイライト: | 219mmのくさびワイヤー側面アセンブリ,DN32くさびワイヤー側面アセンブリ,SS304くさびワイヤー側面アセンブリ |
||
DN32-219mm 低排水フィルタリング用のクイーンワイヤ側アセンブリ
クイーンワイヤスクリーンは,効果的なフィルタリングとスクリーニング性能の特徴を持つ下排水アプリケーションで広く使用されています.クイーンワイヤの横部組成は,下排水に使用される典型的なスクリーンタイプです.

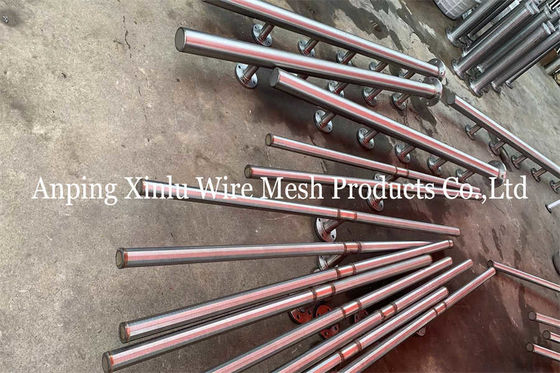

クイーンワイヤ側アセンブリは,ヘッダ側アセンブリとも呼ばれ,水平なヒリング骨スタイルクイーンワイヤスクリーン側アセンブリと垂直固定丸いハブです.スクリーン側には固有のパターンがありますステンレス鋼,ハステロイ合金鋼および他の合金鋼から作られています.スクリーン側には,一般的なまたはカスタマイズされたアプリケーションに合わせてさまざまなスロットサイズ,ワイヤサイズおよび直径があります.

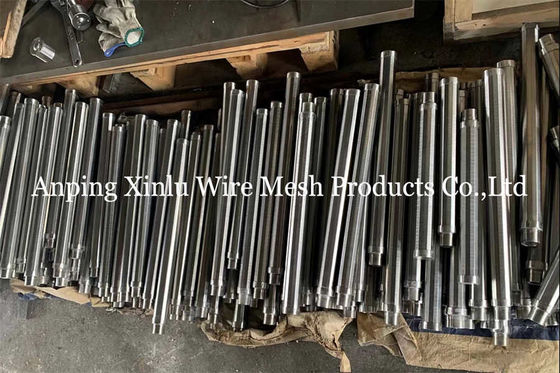

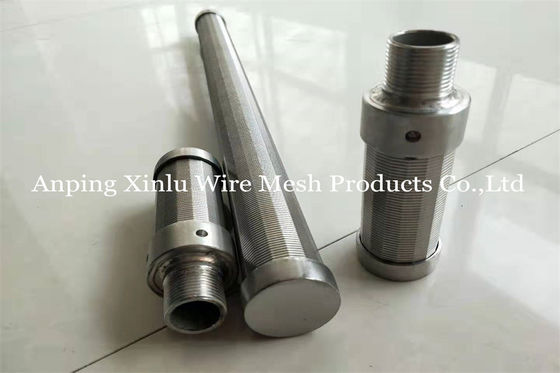

ワイヤレバーの横軸は2種類あります. 糸付きのワイヤレバーの横軸とフレンジの横軸です.螺紋結末クイーンワイヤスクリーン側は,片端に固いキャップと他の端に螺紋パイプ接続から構成されています. フレンズ末端のクイーンワイヤスクリーン側は,片端に固いキャップとフレンズで構成されています. 異なるデザインは,さまざまなアプリケーションとマシンに適合することを可能にします.
クイーンワイヤスクリーンの横端の異なる端末のために,接続タイプは異なります.一般的に,クイーンワイヤスクリーンの横端は垂直ハブにスレッドでインストールされます.時には,スクリーン側側と丸いハブ上のフレンズを通って丸いハブにボルトがついている..

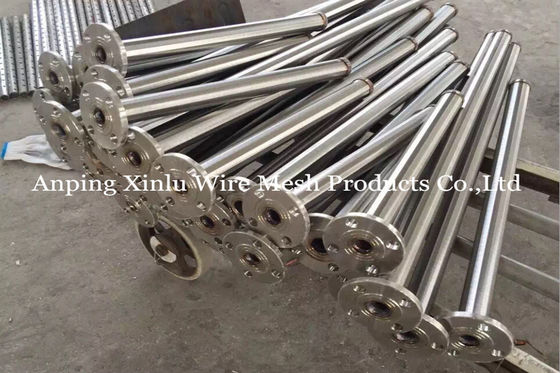

時々,スレッド付きの末端のクイーンワイヤースクリーンの側面は,フレンズでハブに設置され,フレンズはボルトとノットで垂直ハブフレンズに接続されます.フランジは上部フランジか下部フランジであることができますすべてのデザインは,異なる位置と機械の要件に適合するために使用されます.
横部組の仕様
| スロットサイズ | スクリーン側径 (mm) | 垂直ハブ直径 (mm) | スクリーン側フレンズの直径 (mm) | 垂直ハブフレンズの直径 (mm) | 画面横の番号 |
|---|---|---|---|---|---|
| 0.05 0.1 0.2 0.3 0.5 1 |
32 40 57 76 89 |
76 89 108 133 159 219 |
25 32 40 50 65 80 |
50 65 80 100 125 150 |
6 8 10 12 |
ハブ・ラジアル・サイド

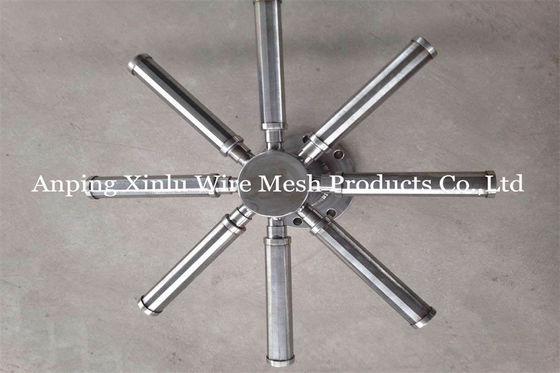

横軸アセンブリの別のタイプは,ハブ放射性横軸と呼ばれる.いくつかのスクリーン横軸と中央ハブで構成されています.ハブ放射性側面組成は,2つの主要な終了タイプがあります: 糸付きの端型とフレンズ端型
ハブ線形横軸は,スロットサイズ,スクリーン横軸の長さ,横軸の直径を含む多くの仕様を持っています.さらに,スクリーン横軸の量はカスタマイズできます.ハブの4つの一般的なタイプがあります.他のタイプが欲しいなら 教えて下さい
| ポイント | 画面の横の長さ (mm) | WWLA-09の直径 (mm) | WWLA-10の直径 (mm) | WWLA-11の直径 (mm) | WWLA-12の直径 (mm) |
|---|---|---|---|---|---|
| WWHLA-01 | 82 | 258 | 259 | 258 | / |
| WWHLA-02 | 113 | 316 | 321 | 316 | / |
| WWHLA-03 | 144 | 374 | 383 | 374 | / |
| WWHLA-04 | 175 | 432 | 445 | 432 | / |
| WWHLA-05 | 206 | 491 | 507 | 491 | 520 |
| WWHLA-06 | 237 | 549 | 569 | 549 | 580 |
| WWHLA-07 | 268 | 607 | 631 | 607 | 640 |
| WWHLA-08 | 299 | 665 | 693 | 665 | 699 |
| WWHLA-09 | 330 | 724 | 755 | 724 | 759 |
| WWHLA-10 | 361 | 782 | 817 | 782 | 819 |
| WWHLA-11 | 392 | 840 | 879 | 840 | 879 |
| WWHLA-12 | 423 | 898 | 941 | 898 | 939 |
| WWHLA-13 | 454 | 957 | 1003 | 957 | 999 |
| WWHLA-14 | 485 | 1015 | 1065 | 1015 | 1059 |
| WWHLA-15 | 516 | 1073 | 1127 | 1073 | 1119 |
| WWHLA-16 | 547 | 1131 | 1189 | 1131 | 1179 |
| WWHLA-17 | 578 | 1189 | 1251 | 1189 | 1239 |
| WWHLA-18 | 609 | 1247 | 1313 | 1247 | 1299 |
| WWHLA-19 | 640 | / | / | / | 1359 |
| WWHLA-20 | 671 | / | / | / | 1419 |
| WWHLA-21 | 702 | / | / | / | 1479 |
| WWHLA-22 | 733 | / | / | / | 1539 |
| WWHLA-23 | 764 | / | / | / | 1599 |
| WWHLA-24 | 795 | / | / | / | 1659 |
クイーンワイヤの側面組成の特徴
クイーンワイヤの側面組成は,異なる用途のための異なるアプリケーションに適合することができます
クイーンワイヤの横接装置の適用
フィルタリングとスクリーニングのための下排水アプリケーションに広く使用されています. さらに,スクリーニングのためのさまざまなマシンに広く使用されています.
よくある質問
Q1.サンプル注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認します. 混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: サンプル作成には3~5日,大量生産には15~25日です.
Q3. 注文の MOQ 制限はありますか?
A: 低MOQ,サンプルチェックのための3pcは利用可能です.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A: 航空,海上,鉄道の運送はオプションです.
EMS,DHL,UPS,FedEx,TNTで送ります 5-7日かかります
Q5. 注文の処理は?
A: まず,あなたの需要の仕様やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客が確認し オーダーに預金します
第四に 生産を調整する
Q6. 製品に私のロゴを印刷してもいいですか?
A: はい. 生産前に正式に私たちに知らせてください.
